Arquiteturas de armazenamento do Windows Server com Hyper-V

Saiba como você pode usar o Windows Server com armazenamento SAN, NAS, fiber channel, iSCSI e SMB para Hyper-V. O Windows Server Hyper-V é uma plataforma de hipervisor madura que oferece suporte a uma ampla gama de arquiteturas de armazenamento físico, desde sistemas autônomos sem resiliência até sistemas clusterizados com requisitos complexos de resiliência. Você também aprenderá sobre configurações comuns usando arquiteturas de armazenamento hiperconvergentes e desagregadas.

Este artigo não descreve todas as configurações possíveis de arquitetura de armazenamento. Ele também não descreve tipos menos comuns de configuração ou casos de borda.

Armazenamento SAN ou NAS

Com o Windows Server em uma configuração desagregada usando armazenamento SAN ou NAS, você instala Hyper-V em um cluster onde as VMs acessam seu armazenamento pela rede.

Ao usar esta configuração:

  • As VMs estão altamente disponíveis para qualquer nó no mesmo cluster de computação.

  • Os sistemas SAN e NAS oferecem suas próprias garantias de disponibilidade.

Neste modelo, a computação e o armazenamento são dimensionados independentemente um do outro. Por exemplo, se você precisar de mais recursos de processamento ou memória para hospedar suas VMs (CPU ou RAM), poderá adicionar mais nós de computação ou clusters sem adicionar mais armazenamento. Cada cluster de computação pode conter entre 1 e 64 nós.

Você pode dimensionar o armazenamento independentemente do cluster de computação. O dimensionamento do cluster de armazenamento é específico do fornecedor. Entre em contato com seus fornecedores para entender como a solução de armazenamento que eles oferecem pode ser dimensionada.

Autónomo com discos locais

O Windows Server oferece suporte a várias configurações autônomas ou não clusterizadas nas quais você instala Hyper-V em um servidor autônomo e usa armazenamento local.

Ao usar esta configuração:

  • O Hyper-V autónomo com discos locais não suporta o failover automático das cargas de trabalho de máquina virtual (VM) devido à falta de armazenamento partilhado e aos sistemas de processamento e memória de VM não serem clusterizados. Por exemplo, se o host físico perder energia, as VMs em execução nele serão reiniciadas quando você ligar novamente o host físico. Você também pode migrar VMs em tempo real para outros nós ou clusters usando a migração sem compartilhamento.

  • Opcionalmente, você pode configurar a resiliência do disco local para unidades locais usando soluções RAID de hardware ou software. Se precisar de mais informações, recomendamos que entre em contato com o fornecedor do armazenamento.

Um diagrama mostrando um exemplo de uma implantação básica de um Hyper-V autônomo com discos locais.

Hiperconvergência e Espaços de Armazenamento Diretos

Nesta configuração, instala-se o Hyper-V e o Storage Spaces Direct em cada nó de um cluster. Cada nó contém discos locais, com dados que são replicados para outros nós no mesmo cluster.

Ao usar esta configuração:

  • Você pode mover VMs para qualquer nó no cluster usando o Live Migrate ou reiniciar automaticamente após uma falha (failover).

  • Os dados são replicados para outros nós no cluster para aumentar a resiliência do armazenamento. O Storage Spaces Direct suporta vários modelos de resiliência de armazenamento. Para obter mais informações, consulte Tolerância a falhas e eficiência de armazenamento em clusters do Azure Local e do Windows Server.

  • Neste modelo, cada host físico contém recursos de armazenamento e computação. Como resultado, esses recursos físicos são dimensionados simetricamente. Cada novo host adiciona automaticamente recursos de computação e armazenamento. Cada cluster pode conter entre 1 e 16 nós.

Um diagrama mostrando um exemplo básico de uma implantação de um hiperconvergente Hyper-V e Storage Spaces Direct.

Espaços de armazenamento desagregados diretos

Nessa configuração, você instala o Hyper-V e os Espaços de Armazenamento Diretos em clusters separados e acessa a configuração e o armazenamento das VMs pela rede.

Ao usar esta configuração:

Neste modelo, a computação e o armazenamento são dimensionados independentemente um do outro. Essa arquitetura é ideal para cenários em que seus requisitos de armazenamento e computação crescem a taxas diferentes. Por exemplo, se você precisar de mais recursos de CPU ou memória para hospedar VMs, poderá adicionar nós de cluster extras sem também adicionar mais armazenamento. Se você tiver VMs que consomem muito armazenamento, mas não consomem muitos recursos da CPU, poderá adicionar outro nó de armazenamento ou cluster sem adicionar mais recursos de computação.

  • Cada cluster de computação pode conter entre 1 e 64 nós.

  • Cada cluster de armazenamento pode conter entre 1 e 16 nós.

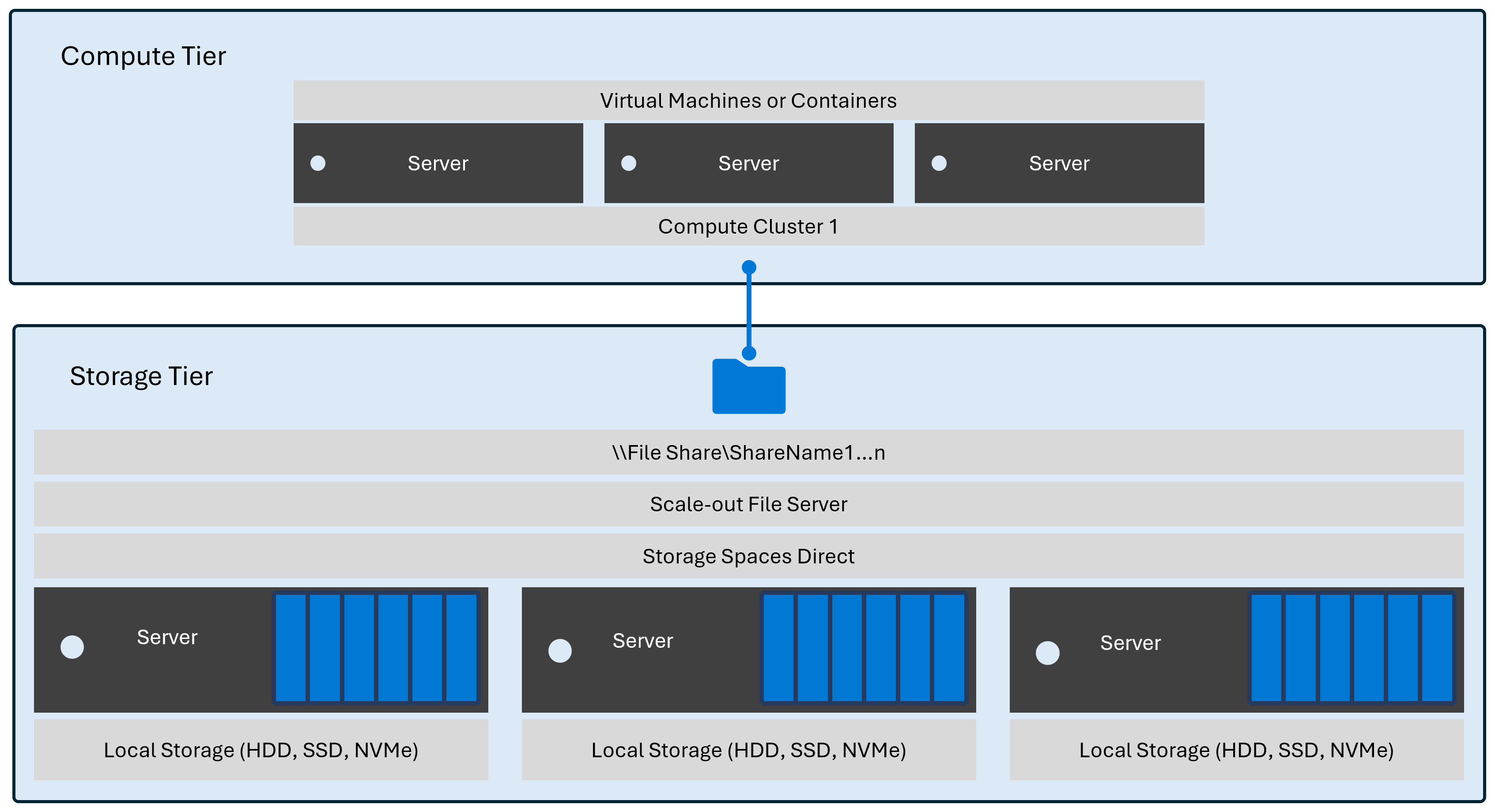

O diagrama a seguir mostra um exemplo simples de implantação com um cluster de computação e um cluster de armazenamento.

Um diagrama mostrando uma implantação básica de Hyper-V desagregada com armazenamento hiperconvergente.

Ao adicionar mais recursos de computação para executar suas VMs, você pode adicionar um novo nó ao cluster de computação existente ou adicionar um novo cluster. O diagrama a seguir mostra o que acontece com a implantação simples se você adicionar um novo cluster a ela sem adicionar mais armazenamento.

Um diagrama que mostra a implantação básica com um novo cluster adicionado à sua camada de computação.

Ao adicionar mais recursos de armazenamento para hospedar dados sem adicionar mais recursos de computação, você pode adicionar um novo nó ao cluster de armazenamento existente ou adicionar um novo cluster. O diagrama a seguir mostra a aparência da implantação simples quando você adiciona um novo cluster sem adicionar recursos de computação como CPU ou RAM.

Um diagrama que mostra a implantação básica com um novo cluster de armazenamento adicionado à sua camada de armazenamento.

Suporte de arquitetura mista

Hyper-V suporta a combinação das seguintes arquiteturas no mesmo cluster de computação:

  • Hyper-V com espaços de armazenamento desagregados diretos

  • Hyper-V desagregada com SAN

  • Hyper-V desagregada com NAS

O diagrama a seguir mostra um exemplo de uma implantação com um cluster de computação contendo uma combinação de armazenamento SAN e NAS desagregado.

Um diagrama que mostra uma implantação com um cluster de computação contendo uma combinação de armazenamento SAN e NAS desagregado.

Protocolos de armazenamento de rede

O Windows Server suporta os seguintes protocolos de armazenamento de ficheiros de rede:

O Windows Server também suporta os seguintes protocolos de armazenamento de bloco de rede:

  • iSCSI

  • Fibre Channel

  • InfiniBand

Note

Em última análise, as especificações de configuração determinam se sua implantação pode suportar esses protocolos. Por exemplo, implantações que usam o comutador virtual Hyper-V não suportam InfiniBand. No entanto, eles podem suportar dispositivos InfiniBand quando não estão vinculados ao comutador virtual.

A Microsoft também fornece um iniciador iSCSI incorporado baseado em software para armazenamento em bloco de rede.

Você também pode usar um cliente de fornecedor de armazenamento para qualquer dispositivo disponível no catálogo do Windows Server.
